無線LANアクセスポイント
Nuclias Connect対応 無線LANアクセスポイント DAPシリーズ

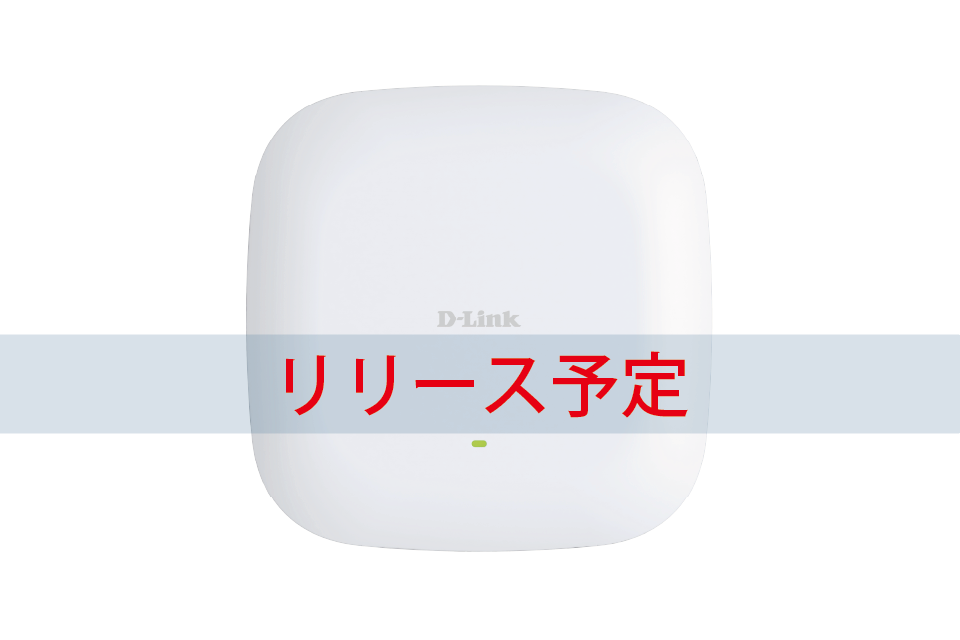

DAP-E9560
| 品番 |
|
|---|---|
| ハードウェア バージョン |
A1 |
| 標準価格（税別） |
|
| 製品保証 |
リミテッドライフタイム保証 |
| 販売開始日 |
2026年7月15日 |
Wi-Fi 7(2.4/5/6GHz)
2×2
(*1) Nuclias Connect/DNH-1000管理時のみ
特長
先進のWi-Fi 7規格に対応
Wi-Fi 7（IEEE 802.11be）に準拠しており、320MHz帯域幅や4096QAM といった帯域やデータ転送量の増加に対応しただけでなく、MLO（Multi-Link Operation）、Multi-RU、プリアンブル・パンクチャリングといったリソースを有効活用する技術を使うことで、旧来のワイヤレス通信と比較しても飛躍的に高速化と安定性を向上させることができます。
2.4GHz/5GHz/6GHz トライバンド対応
2.4GHz/5GHz/6GHz のトライバンドに対応しているため、バンドステアリング機能を使って、より安定した通信を利用できる高い周波数帯を自動で利用することが可能です。
MLO と組み合わせて利用することで、異なる周波数帯を使って同時にデータ送受信が可能となるため、より高速で安定したワイヤレス通信を実現できます。
マルチモード対応
利用用途や環境に応じて、AP モード、WDS モード、WDS with AP モードから最適なモードを選択して利用することができます。AP モードは通常のアクセスポイントとして使用する場合や集中管理したい場合に選択します。
WDS モードは、有線LAN 間を無線で接続する場合に使用します。WDS with AP モードは、有線LAN 間を無線で接続しつつ、Wi-Fi クライアントをAP に接続させたい場合に使用します。
Wi-Fi 集中管理
Nuclias Connect 搭載のDNH-1000 を使用して複数のDAP-E9560 を集中管理することができます。ファームウェアの一括アップグレードや設定変更だけでなく、チャネルや出力の自動制御機能も使用可能になります。
※集中管理する場合、AP モードのみ利用可能です。
ハードウェア仕様
| LANインターフェース | |
|---|---|
| 100/1000/2.5G BASE-T | 1 |
| 100/1000/10G BASE-T | 1 (100/1000/2.5G/5G/10G BASE-T) (PoE++受電) |
| コンソールポート | 1 (RJ-45) |
| 無線LAN規格 | |
| 2.4GHz | IEEE802.11b/g/n/ax/be |
| 5GHz | IEEE802.11a/n/ac/ax/be |
| 6GHz | IEEE802.11ax/be |
| アンテナ | |
| 送受信アンテナ本数（ストリーム数） | 2×2 (2.4/5/6GHz) |
| アンテナ利得 | 2×3.3dBi@2.4GHz、2×4.8dBi@5GHz、2×4.6dBi@6GHz |
| DFS | |
| DFS対応 | ○ |
| 同時利用 | |
| トライバンド対応 | 〇 (2.4GHz/5GHz/6GHz) |
| データ伝送速度 | |
| 802.11a/g | 最大54Mbps |
| 802.11b | 最大11Mbps |
| 802.11n | 最大300Mbps |
| 802.11ac | 最大1.733Gbps |
| 802.11ax (2.4GHz/5GHz/6GHz) | 最大2.4Gbps |
| 802.11be | 最大5.76Gbps |
| 電気的仕様 | |
| 最大消費電力 | 27W (PoE Off) 27.756W (PoE On) |
| PoE受電規格 | IEEE802.3bt |
| 環境仕様 | |
| 温度（動作時/保管時） | 0～40℃/−20～65℃ |
| 湿度（動作時/保管時）※結露なきこと | 10～90%/5～95% |
| サイズ | |
| 寸法 | 223.04 (W) × 223.04 (D) × 46.7 (H) mm |
| 質量（本体のみ） | 1167g |
| 適合規格 | |
| 適合規格 | FCC/VCCI Class B、TELEC |
| 取付 | |
| 壁掛け対応 | ○ |
| 付属品 | |
| 付属品 | データシートをご確認ください |
ソフトウェア仕様
| ネットワーク設定 | |
|---|---|
| DHCPサーバ | ○ |
| DHCPクライアント | ○ |
| 固定IP 設定 | ○ |
| 無線設定 | |
| チャネル設定 | ○ |
| チャネル帯域 | 20MHz、20/40MHz (Auto)、20/40/80MHz (Auto) (5GHz/6GHzのみ)、20/40/80/160MHz (Auto) (5GHz/6GHzのみ)、20/40/80/160/320MHz (Auto) (6GHzのみ) |
| 送信出力設定 | ○ |
| ビーコンインターバル設定 | ○ |
| DTIMインターバル設定 | ○ |
| QoS | ○ |
| WMM（Wi-Fi Multimedia） | ○ |
| ユーザ数制限 | ○ |
| IGMPスヌーピング（v1/v2） | ○ |
| Airtime Fairness | ○ |
| 6GHz 優先（バンドステアリング） | ○ |
| 接続モード（2.4GHz） | Mixed b/g/nモード、Mixed b/g モード、802.11n only モード、Mixed axモード、Mixed beモード |
| 接続モード（5GHz） | Mixed a/nモード、802.11a onlyモード、802.11n onlyモード、Mixed 802.11acモード、Mixed 802.11axモード、Mixed 802.11beモード |
| 接続モード（6GHz） | 802.11ax onlyモード、802.11beモード |
| 通信モード | |
| アクセスポイント | ○ |
| WDS | ○(*1) |
| WDS with AP | ○(*1) |
| セキュリティ | |
| マルチSSID | 最大24 個 |
| SSIDステルス設定 | ○ |
| MACアドレスフィルタリング | ○ |
| 隣接AP 検知 | ○ |
| IEEE 802.1Q VLAN | ○ |
| ARPスプーフィング防止 | ○ |
| WLANクライアントパーティション | ○ |
| Captive Portal（WEB認証） | ○(*2) |
| Webリダイレクト | ○ |
| クリックスルー | ○ |
| Wi-Fi 接続時間制御 | ○（Nuclias Connect） |
| マルチプルRADIUS | ○ |
| Built-in RADIUSサーバ | ○ |
| IPフィルタリング | ○ |
| Enhanced OPEN | ○ |
| WEP | 64/128bits |
| WPA/WPA2 | Personal/Enterprise |
| WPA3 | Personal/Enterprise(*3) |
| 暗号化方式 | Auto/TKIP/AES |
| EAPタイプ | EAP-MD5、EAP-TLS、EAP-TTLS、EAP-SIM、EAP-GTC、EAP-MSCHAPv2 |
| 無線アクセスポイントマネージメント | |
| アプライアンス管理 | ○ (DNH-1000からの集中管理対応) |
| 単体動作（スタンドアロン） | ○ |
| Web ベースGUI | ○ (IPv4/IPv6) |
| Telnet | ○ |
| SSL | ○ |
| SSHv2 | ○ |
| SNMPv1/v2c/v3 | ○ |
| MIB | ○ |
| MIBⅡ | ○ |
| PrivateMIB | ○ |
| WebGUIからのファームウェアアップデート | ○ |
| 設定ファイルのバックアップ/リストア | ○ |
| SYSLOG | ○ |
| トラップ設定 | ○ |
| スケジュール設定 | ○ |
| SNTPクライアント | ○ (IPv4) |
| Link Integrity | ○ |
|
(*1) 5GHz帯ではW52 のみ利用可能。Nuclias Connectで管理できるのはアクセスポイントモードのAP のみです。 |
|
各種技術資料/ファームウェア
データシート
ユーザマニュアル
ステンシル
関連オプション
PoE関連製品
PoEインジェクタ
| 製品名 | 製品概要 | 標準価格 （税別） |
|---|---|---|
| DPE-301GI |
PoEインジェクタ |
7,900円 |
有償保守
24時間365日オンサイト保守
サービス対象機器に障害が発生した場合、機器交換要請の電話受付完了後に、4時間以内を努力目標として技術員が駆け付けます。
駆け付けた技術員により、故障機と代替機との交換作業を行い、疎通可能なことを確認後完了とするサービスです。
対応時間：24時間365日 電話受付
駆付時間：4時間以内（努力目標）
対応可能地域：日本全国（但し離島や僻地など一部地域を除く）
※設定回復サービス：故障機と同じファームウェアバージョンおよび設定ファイルであることを条件に、保守員が設定回復を行うサービス
※対象機器が無線LANアクセスポイントの場合、設置状況により保守員が交換対応できないケースがあります。
サービス対応ができないよくあるケースは以下の通りです。
①製品同梱のラックマウント以外で取付されている場合（建物筐体に直接取り付けてある場合）
②床から3m以上に設置されている場合
③脚立を安定設置できるスペースがない場合（2m四方の平坦なスペース）
④屋外に設置された場合
⑤屋根裏など目視できない場所に設置された場合
その他の対応できないケースについては、別途サポートページから「有償保守約款／サービス仕様」をご確認ください。
※サービスの詳細およびサービス約款は別途サポートページをご確認ください。
| 品番 | 加入期間 | 設定回復 サービス |
標準価格 （税別） |
|---|---|---|---|
| OPS1-APE9560/A1 | 1年 | 設定回復あり | 15,500円 |
| OPS5-APE9560/A1 | 5年 | 設定回復あり | 77,500円 |
平日オンサイト保守
サービス対象機器に障害が発生した場合、機器交換要請の電話受付完了後に、4時間以内を努力目標として技術員が駆け付けます。
駆け付けた技術員により、故障機と代替機との交換作業を行い、疎通可能なことを確認後完了とするサービスです。
対応時間：平日9時～17時 電話受付
駆付時間：4時間以内（努力目標）
対応可能地域：日本全国（但し離島や僻地など一部地域を除く）
※設定回復サービス：故障機と同じファームウェアバージョンおよび設定ファイルであることを条件に、保守員が設定回復を行うサービス
※無線アクセスポイント製品は、対象機器の設置状況に保守員による交換対応できないケースがあります。
サービス対応ができないよくあるケースは以下の通りです。
①製品同梱のラックマウント以外で取付されている場合（建物筐体に直接取り付けてある場合）
②床から3m以上に設置されている場合
③脚立を安定設置できるスペースがない場合（2m四方の平坦なスペース）
④屋外に設置された場合
⑤屋根裏など目視できない場所に設置された場合
その他の対応できないケースについては、別途サポートページから「有償保守約款／サービス仕様」をご確認ください。
※サービスの詳細およびサービス約款は別途サポートページをご確認ください。
| 品番 | 加入期間 | 設定回復 サービス |
標準価格 （税別） |
|---|---|---|---|
| OSS1-APE9560/A1 | 1年 | 設定回復あり | 11,000円 |
| OSS5-APE9560/A1 | 5年 | 設定回復あり | 55,000円 |
先出しセンドバック保守
サービス対象機器に障害が発生した場合、機器交換要請の電話受付完了日の翌営業日に、代替機を先出しで通常配送で発送してお届けするサービスです。
代替機到着後に、故障機器を発送元負担でD-Link指定住所にご送付いただいて完了となります。
対応時間：平日9時～17時 電話受付
時間：電話受付日の翌営業日の先出し発送（通常配送）
対応可能地域：日本全国
※設定回復サービスは非対応です
※サービスの詳細およびサービス約款は別途サポートページをご確認ください
| 品番 | 加入期間 | 設定回復 サービス |
標準価格 （税別） |
|---|---|---|---|
| SBS1-APE9560/A1 | 1年 | 設定回復なし | 4,000円 |
| SBS5-APE9560/A1 | 5年 | 設定回復なし | 20,000円 |
