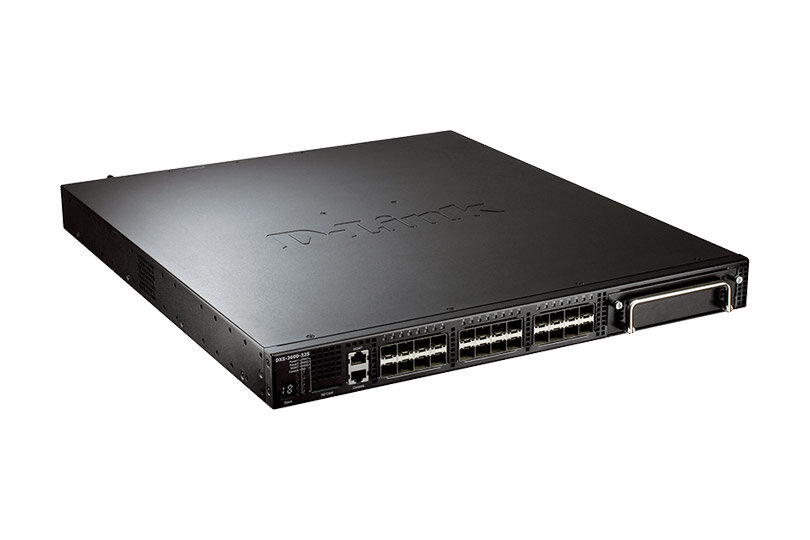

DXS-3600-32S
| 品番 |
|
|---|---|
| ハードウェア バージョン |
B1 |
| 標準価格（税別） |
|
| 製品保証 |
リミテッドライフタイム保証 |
| 製造終了日 （EOL） |
2021年1月31日 |
| サポート終了日 （EoSL） |
2026年1月30日 |
| 後継機種品番 |
10G SFP+スロット
×24(固定)
拡張スロット
×2～8追加可能
(*1) スタックする場合は、DXS-3600-EM-4QXSもしくはDXS-3600-EM-Stackおよびオプションケーブルが必要です。
特長
拡張モジュールによる柔軟なネットワーク構築
DXS-3600シリーズは、拡張モジュール用スロットを搭載しており、10G-BASE-T 4ポート拡張モジュール、10/100/1000BASE-T 8ポート拡張モジュール、40Gbps QSFP 4ポートの拡張モジュール、8スロットSFP+の拡張モジュールを、構築するネットワークに応じて選択・実装することができます。
また120Gbps CXPポート拡張モジュール（32S のみ対応）や40G QSFP+モジュールを利用することにより、最大4台までスタック接続することが可能で、1台の仮想的なスイッチとして運用することができます。
高可用性
DXS-3600シリーズは、ホットスワップ対応のAC/DC電源モジュールやファンモジュールを実装することで、高機能で信頼性の高い運用が可能です。そのためエンタープライズやデータセンタの10ギガアグリゲーションスイッチとして利用することで、コストパフォーマンスの高い広帯域ネットワークを構築することが可能です。
注意
ホットスワップで交換できるのは、今まで使用していた拡張モジュールと同じ型番のモジュールのみであり、別型番の拡張モジュールを追加し、認識させるには、挿入後、再起動が必要となります。
ハードウェア仕様
| インターフェース | |
|---|---|
| 10G SFP+スロット | 16 |
| その他インターフェース | SDカードスロット（*2） |
| フローコントロール | IEEE 802.3x Flow Control（Full Duplex）、 バックプレッシャー（Half Duplex）、ヘッドオブライン（HOL）ブロッキング 防止 |
| スイッチ性能 | |
| スイッチファブリック | 960Gbps |
| パケットフォワーディングレート | 714.28Mpps |
| パケットバッファ | 9Mbyte |
| MACアドレステーブル | 128K（スタティックMAC：1K） |
| ファン | FANモジュール×3個標準添付 |
| 電気的仕様 | |
| 定格入力電圧 | 100-240VAC（50/60Hz） 同梱の電源ケーブルは100V専用です。 |
| 最大消費電力 | 116.8W (*1) |
| 環境仕様 | |
| 温度（動作時/保管時） | 0～45℃/-40℃～70℃ |
| 湿度（動作時/保管時）※結露なきこと | 0～95％/0～95% |
| サイズ | |
| 寸法 | 440（W）×506（D）×44（H）mm |
| 質量 | 13.08kg |
| 適合規格 | |
| EMI規格 | FCC/VCCI/C-Tick Class A |
| 取付 | |
| 19インチラックマウント対応 | 〇 |
| 付属品 | |
| 付属品 | 本体、ファンブランクパネル、AC電源ケーブル（100V 用）、19インチラックマウントキット、RS232C/RJ45コンソールケーブル、マニュアル、電源抜け防止金具、CD-ROM、ゴム足 |
|
(*1) 拡張モジュール未装着時 |
|
ソフトウェア仕様
| スタック | |
|---|---|
| 物理スタック | ○ |
| 最大スタック数/帯域 | 4/480Gbps |
| L2機能 | |
| スパニングツリー IEEE 802.1d STP | ○ |
| スパニングツリー IEEE 802.1ｗ RSTP | ○ |
| スパニングツリー IEEE 802.1s MSTP | ○ |
| リングプロトコル ERPS（ITU-T G.8032） | ○ |
| IEEE 802.1ax/IEEE 802.3ad リンクアグリゲーション | ○ |
| スタティックリンクアグリゲーション | ○ |
| マルチシャーシリンクアグリゲーション（MLAG） ※2台のスイッチをまたいだリンクアグリゲーション |
○ (*3) |
| ポートミラーリング | ○ |
| ジャンボフレーム | ○（12KBytes） |
| ループバック検知 ※ループ検知/遮断機能 |
○ |
| L2マルチキャスト | |
| IGMPスヌーピングv1/v2/v3 | ○ |
| IGMPスヌーピングクエリア | ○ |
| MLDスヌーピングv1/v2 | ○ |
| MLDスヌーピングクエリア | ○ |
| VLAN | |
| IEEE 802.1Q タグVLAN | ○ |
| VLAN グループ数 （スタティック/ ダイナミック） |
4094/4094 |
| VLAN ID数 | 1-4094 |
| ポートベースVLAN | ○ |
| IEEE 802.1vプロトコルベースVLAN | ○ |
| MAC ベースVLAN | ○ |
| サブネットベースVLAN | ○ |
| Q in Q | ○ |
| ISM VLAN | ○ |
| Private VLAN | ○ |
| Super VLAN | ○ |
| L3機能 | |
| IPインタフェース数（IPv4） | 256 |
| Gratuitous ARP | ○ |
| プロキシARP | ○ |
| IPv6 Neighbor Discovery | ○ |
| IPv6トンネリング | ○ |
| VRRP | ○ |
| スタティックルーティングエントリ（IPv4） | 最大1K |
| ダイナミックルーティングエントリ（IPv4） | 最大16K |
| L3フォワーディングエントリ | 最大8K |
| デフォルトルート（IPv4/IPv6） | ○ |
| ポリシーベースルーティング | ○ |
| RIPv1/v2 | ○ |
| RIPng | ○ |
| OSPFv2 | ○ |
| OSPFv3 | ○ |
| BGP4 | ○ |
| BGP+ | ○ |
| IS-IS | ○ |
| IP Directedブロードキャスト | ○ |
| マルチキャスト | |
| マルチキャストテーブル | 最大2K |
| IGMPv1/v2/v3 | ○ |
| MLDv1/v2 | ○ |
| DVMRPv3 | ○ |
| PIM-DM | ○ |
| PIM-SM | ○ |
| PIM-SMv6 | ○ |
| PIM-SSM | ○ |
| PIM-SDM（Sparce-Denseモード） | ○ |
| MPLS | |
| LDP | ○ |
| VPWS | ○ |
| VPLS | ○ |
| MPLS L3 VPN | ○ |
| QoS | |
| キュー/ ポート | 8レベル |
| キュー制御 | Strict/WRR/Strict+WRR/ WDRR/RR |
| IEEE 802.1p | ○ |
| DSCP | ○ |
| IPv6トラフィッククラス | ○ |
| IPv6フローラベル | ○ |
| 帯域制御 | ○ |
| 輻輳制御 | ○ |
| アクセスコントールリスト（ACL） | |
| Ingress ACL | ○ |
| Egress ACL | ○ |
| IEEE 802.1p | ○ |
| VLAN ID | ○ |
| MACアドレス | ○ |
| IPv4/IPv6アドレス | ○ |
| DSCP | ○ |
| TCP/UDP ポート | ○ |
| タイムベースACL | ○ |
| セキュリティ | |
| SSHv2 | ○（IPv4/IPv6） |
| SSL | ○（IPv4/IPv6） |
| VRF-Lite | ○ |
| ポートセキュリティ | 12288MAC/デバイス |
| ストームコントロール | ○ |
| トラフィックセグメンテーション ※ポート間通信を遮断する機能 |
○ |
| DHCPスヌーピング | ○（IPv4/IPv6） |
| DHCPサーバスクリーニング | ○（IPv4/IPv6） |
| DHCPクライアントフィルタリング | ○ |
| ARPスプーフィング防止 | ○ |
| BPDUアタック防止 | ○ |
| ユーザ認証用DB | ローカル/RADIUS |
| IEEE 802.1X 認証 | ○ |
| Web 認証 | ○ |
| MAC 認証 | ○ |
| Compound 認証 ※同一ポートで複数認証方式を利用可能 |
○ |
| Microsoft NAP 検疫 | ○ |
| 認証バイパス | ○ |
| トラストホスト | ○（IPv4/IPv6） |
| マネージメント | |
| ユーザ種別 | 5種類 |
| ケーブル診断 | ○ |
| IEEE 802.3ah OAM | ○ |
| 片方向リンク検知（DULD） | ○ |
| IEEE 802.1ag CFM | ○ |
| DDM | ○ |
| WebGUI | ○（IPv4/IPv6） |
| CLI | ○ |
| Telnetサーバ | ○（IPv4/IPv6） |
| Telnetクライアント | ○（IPv4/IPv6） |
| 管理ソフトウェア/ツール | 〇(D-View7) |
| SNMPv1/v2c/v3 | ○ |
| SNMP over IPv6 | ○ |
| TFTPクライアント | ○（IPv4/IPv6） |
| FTPクライアント | ○（IPv4/IPv6） |
| SNTPクライアント | ○（IPv4/IPv6） |
| SYSLOG | ○（IPv4/IPv6） |
| RMON | ○ |
| LLDP | ○ |
| LLDP-MED | ○ |
| DHCPサーバ | ○（IPv4/IPv6） |
| sFlow | ○（IPv4/IPv6） |
| D-Link Green（省電力機能） | |
| リンクステータス | ○ (*1) |
| ケーブル長 | ○ (*1) |
| LEDオフ | ○ |
| ポートシャットダウン | ○ |
| システムスリープ | ○ |
| EEE（IEEE802.3az Energy Efficient Ethernet) | ○ (*2) |
|
(*1) DXS-3600-EM-8Tのみサポート |
|
各種技術資料/ファームウェア
データシート
設置ガイド(QIG/QSG）
バージョン : R2.60.B009
バージョン : R2.49.B028
バージョン : R2.40.046
ステンシル
関連オプション
光トランシーバ
ダイレクトアタッチケーブル
※各製品1年保証となります
| 製品名 | 製品概要 | 標準価格 （税別） |
|---|---|---|
| DEM-CB100S |
SFP+ダイレクトアタッチケーブル（SFP+ - SFP+） 1m |
28,000円 |
| DEM-CB300S |
SFP+ダイレクトアタッチケーブル（SFP+ - SFP+） 3m |
40,000円 |
| DEM-CB700S |
SFP+ダイレクトアタッチケーブル（SFP+ - SFP+） 7m |
60,000円 |
| DEM-CB100QXS-4XS |
QSFP+ ⇔ SFP+ダイレクトアタッチケーブル（QSFP+ - SFP+） 1m |
34,800円 |
| DEM-CB100QXS |
QSFP+ダイレクトアタッチケーブル（QSFP+ - QSFP+） 1m |
15,800円 |
| DEM-CB300QXS |
QSFP+ダイレクトアタッチケーブル（QSFP+ - QSFP+） 3m |
19,800円 |
| DEM-CB50CXP |
CXPダイレクトアタッチケーブル（CXP - CXP） 50cm |
35,800円 |
有償保守
24時間365日オンサイト保守
サービス対象機器に障害が発生した場合、機器交換要請の電話受付完了後に、4時間以内を努力目標として技術員が駆け付けます。
駆け付けた技術員により、故障機と代替機との交換作業を行い、疎通可能なことを確認後完了とするサービスです。
対応時間：24時間365日 電話受付
駆付時間：4時間以内（努力目標）
対応可能地域：日本全国（但し離島や僻地など一部地域を除く）
※設定回復サービス：故障機と同じファームウェアバージョンおよび設定ファイルであることを条件に、保守員が設定回復を行うサービス
※サービスの詳細およびサービス約款は別途サポートページをご確認ください。
| 品番 | 加入期間 | 設定回復 サービス |
標準価格 （税別） |
|---|---|---|---|
| OP1-XS3600-32SEI | 1年 | 設定回復あり | 297,000円 |
| OP5-XS3600-32SEI | 5年 | 設定回復あり | 1,485,000円 |
平日オンサイト保守
サービス対象機器に障害が発生した場合、機器交換要請の電話受付完了後に、4時間以内を努力目標として技術員が駆け付けます。
駆け付けた技術員により、故障機と代替機との交換作業を行い、疎通可能なことを確認後完了とするサービスです。
対応時間：平日9時～17時 電話受付
駆付時間：4時間以内（努力目標）
対応可能地域：日本全国（但し離島や僻地など一部地域を除く）
※設定回復サービス：故障機と同じファームウェアバージョンおよび設定ファイルであることを条件に、保守員が設定回復を行うサービス
※サービスの詳細およびサービス約款は、別途サポートページをご確認ください
| 品番 | 加入期間 | 設定回復 サービス |
標準価格 （税別） |
|---|---|---|---|
| OS1-XS3600-32SEI | 1年 | 設定回復あり | 198,000円 |
| OS5-XS3600-32SEI | 5年 | 設定回復あり | 990,000円 |
クイックデリバリー保守
サービス対象機器に障害が発生した場合、機器交換要請の電話受付完了後に、代替機を先出しで6時間以内到着を努力目標として代替機を発送し、入り口にてお渡しします。
代替機到着後に、故障機器を発送元負担でD-Link指定住所にご送付をいただいて完了となります。
対応時間：平日9時～17時 電話受付
駆付時間：6時間以内（努力目標）
対応可能地域：日本全国（但し離島や僻地など一部地域を除く）
※設定回復サービスは非対応です
※サービスの詳細およびサービス約款は別途サポートページをご確認ください
| 品番 | 加入期間 | 設定回復 サービス |
標準価格 （税別） |
|---|---|---|---|
| QD1-XS3600-32SEI | 1年 | 設定回復なし | 99,000円 |
| QD5-XS3600-32SEI | 5年 | 設定回復なし | 495,000円 |
先出しセンドバック保守
サービス対象機器に障害が発生した場合、機器交換要請の電話受付完了日の翌営業日に、代替機を先出しで通常配送で発送してお届けするサービスです。
代替機到着後に、故障機器を発送元負担でD-Link指定住所にご送付いただいて完了となります。
対応時間：平日9時～17時 電話受付
時間：電話受付日の翌営業日の先出し発送（通常配送）
対応可能地域：日本全国
※設定回復サービスは非対応です
※サービスの詳細およびサービス約款は別途サポートページをご確認ください
| 品番 | 加入期間 | 設定回復 サービス |
標準価格 （税別） |
|---|---|---|---|
| SB1-XS3600-32SEI | 1年 | 設定回復なし | 59,400円 |
| SB5-XS3600-32SEI | 5年 | 設定回復なし | 297,000円 |
